NEWSCRUB AH 300 PLUS ROASTER to wielkość 2 500 m³/h płuczki wodnej NEWSCRUB AH ROASTER: hydrodynamiczne płukanie wodą w obiegu dymu, tłuszczu i zapachów z grilli węglowych.

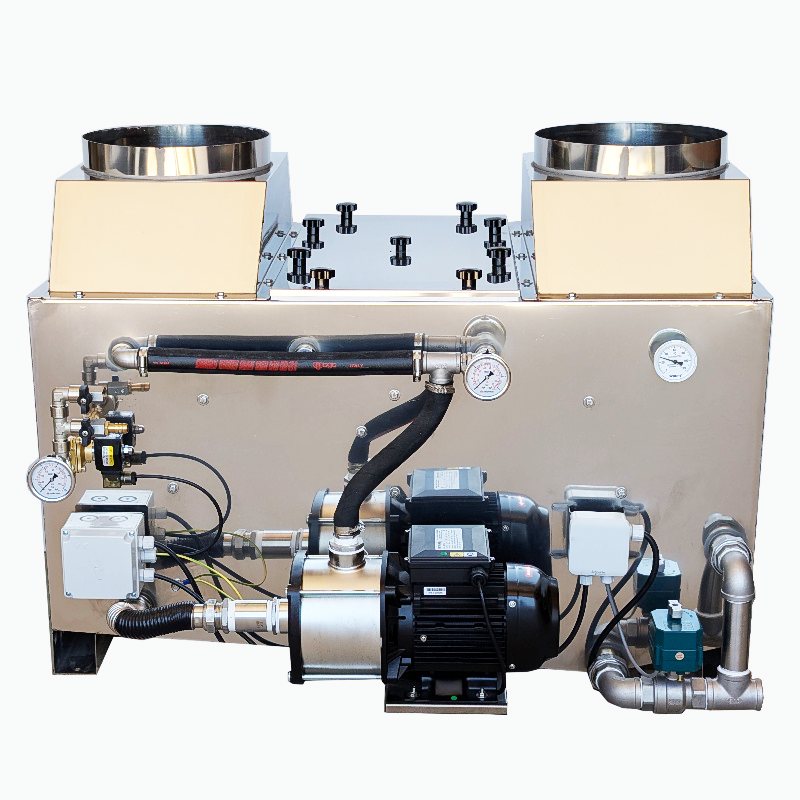

NEWSCRUB AH 300 PLUS ROASTER
Urządzenie montuje się na przewodzie wyciągowym okapu. Woda rozpylana przez dysze zwilża cząstki i tłuszcz, obciąża je i przenosi do zbiornika, gdzie osiadają.
Dane na tej stronie pochodzą z karty technicznej serii NEWSCRUB AH ROASTER, wyd. 01-2026.
AH 300 PLUS ma kartę techniczną z wydatkiem, wymiarami, średnicą przyłączy, ilością wody, pompą obiegową i zasilaniem.
Karta techniczna NEWSCRUB AH ROASTER · wyd. 01–2026Dobór
Wielkość zależy od wydatku okapu
AH 300 PLUS osiąga 2 500 m³/h. Seria obejmuje zakres od 2 500 do 14 000 m³/h w pięciu wielkościach. Ostateczna weryfikacja odbywa się na rzeczywistej instalacji.
ETC Group · Air Filtration Technologies
NEWSCRUB AH 300 PLUS ROASTER
NEWSCRUB AH 300 PLUS ROASTER: płuczka wodna do grilliDo 2 500 m³/h, w maszynie 1 050 × 750 × 960 mm.
Do grilli na węgiel drzewny, barbecue i rożen. Płukanie wodą w obiegu oddziela tłuszcz i cząstki węgla przed wylotem, bez mechanicznych elementów filtrujących do wymiany.
- Wydatek z wentylatorem
- 2 500 m³/h
- Ø przyłączy
- Ø 300 mm
- Woda w zbiorniku
- 140 l
- Pompa obiegowa
- 1,3 kW
Dokumentacja
Instrukcja NEWSCRUB AH ROASTER
Instrukcja z danymi modeli, układem dysz wlotowych, przyłączami wodnymi i elektrycznymi oraz planem konserwacji.
Problem
Dym, tłuszcz i zapach z grillowania na węglu
Dym z grilla niesie cząstki węgla, tłuszcz i związki zapachowe. Bez oczyszczania osiadają w przewodzie i trafiają do wylotu.
Tłuszcz i sadza osiadają na wewnętrznych ściankach wyciągu.
Nieoczyszczone cząstki docierają do wentylatora i go brudzą.
Pozostały zapach jest wyczuwalny na zewnątrz.
Jak to działa
Płukanie wodą w obiegu
Powietrze wpływa do komory płuczącej. Dysze rozpylają wodę w strumień, przegrody wydłużają kontakt, a zwilżone cząstki osiadają w zbiorniku.
Rozpylają wodę w strumień
Układ płukania tej wielkości: 8 dysz: 3+3 stopnie + 2 w leju.
Wydłużają kontakt
Przegrody prowadzą powietrze przez stopnie płukania, więc kontakt wody z powietrzem trwa dłużej.
Zbiera i zawraca wodę
Zbiornik mieści 140 l; pompa 1,3 kW zawraca wodę do dysz. To nie jest układ przepływowy: zbiornik okresowo się opróżnia i czyści.
Montaż
Szeregowo na przewodzie, z dostępem do zbiornika
Urządzenie montuje się na przewodzie wyciągowym okapu, szeregowo lub na odgałęzieniu, zależnie od miejsca. Zbiornik musi pozostać dostępny do opróżniania i czyszczenia.
Ta wielkość ma przyłącza Ø 300 mm i zbiornik 140 l.
Dane wielkości
Przyłącza i woda AH 300 PLUS
Wartości tej wielkości.
W skrócie
Podany wydatek to wartość maksymalna z wentylatorem przewidzianym dla tej wielkości. Rzeczywisty wydatek zależy od oporów okapu, przewodu, kolan i wylotu.
Dane techniczne
AH 300 PLUS
Dane z karty technicznej serii NEWSCRUB AH ROASTER. Pozostałe wielkości mają własne wartości: otwórz ich strony.
| Model | Wydatek z wentylatorem | Ø przyłączy | Woda w zbiorniku | Pompa obiegowa | Płukanie | D × G × W | Zasilanie |
|---|---|---|---|---|---|---|---|
| AH 300 PLUS | 2 500 m³/h | Ø 300 mm | 140 l | 1,3 kW | 8 dysz: 3+3 stopnie + 2 w leju | 1 050 × 750 × 960 mm | 230 V · 50 Hz · 1~ |
Zasilanie 230 V · 50 Hz · 1~, pompa obiegowa 1,3 kW, zbiornik 140 l. Wartości z karty technicznej serii, wyd. 01-2026.
Mocowanie
Mocowanie i dostęp do zbiornika
Urządzenie mocuje się do przewodu lub do osobnej konstrukcji nośnej, z dostępnym zbiornikiem do opróżniania.
- Konstrukcja nośna dostosowana do masy maszyny i bez drgań.
- Wsporniki metalowe z zapasem względem deklarowanej masy.
- Przewidzieć spust zbiornika i miejsce na czyszczenie wewnętrzne.
- Transport wózkiem paletowym lub wózkiem widłowym, zależnie od wielkości.
Rzeczywista masa podana jest w dokumencie przewozowym i służy do doboru wsporników i urządzeń dźwigowych.
Wartości deklarowane
Dane tej wielkości
Wartości z karty technicznej serii. Ostateczny dobór zależy od źródła, rzeczywistego wydatku i oporów instalacji.
Liczba i układ stopni płukania zależą od modelu; rzeczywisty zakres dostawy określa oferta.
Zgodność i konstrukcja
Dokumentacja maszyny
Karta techniczna i instrukcja zawierają dane maszyny i dostawy.
- Zgodność CE podana w instrukcji
- Konstrukcja ze stali nierdzewnej AISI 304, grubość 1,5 mm
- Podstawa konstrukcyjna na całej długości
- Pompa obiegowa 1,3 kW
- Zmotoryzowany zawór spustowy (30 Nm) i zamknięty obieg wody
Konfigurację i rzeczywistą dostawę określa oferta. ETC Group dostarcza wyłącznie maszynę: montaż i podłączenia należą do osób wyznaczonych przez zamawiającego.
Poproś o ocenę
Podaj paliwo i wydatek
Na podstawie rodzaju paliwa, wymiarów okapu lub źródła, wymaganego wydatku i trasy przewodu sprawdzimy, która wielkość jest odpowiednia.
