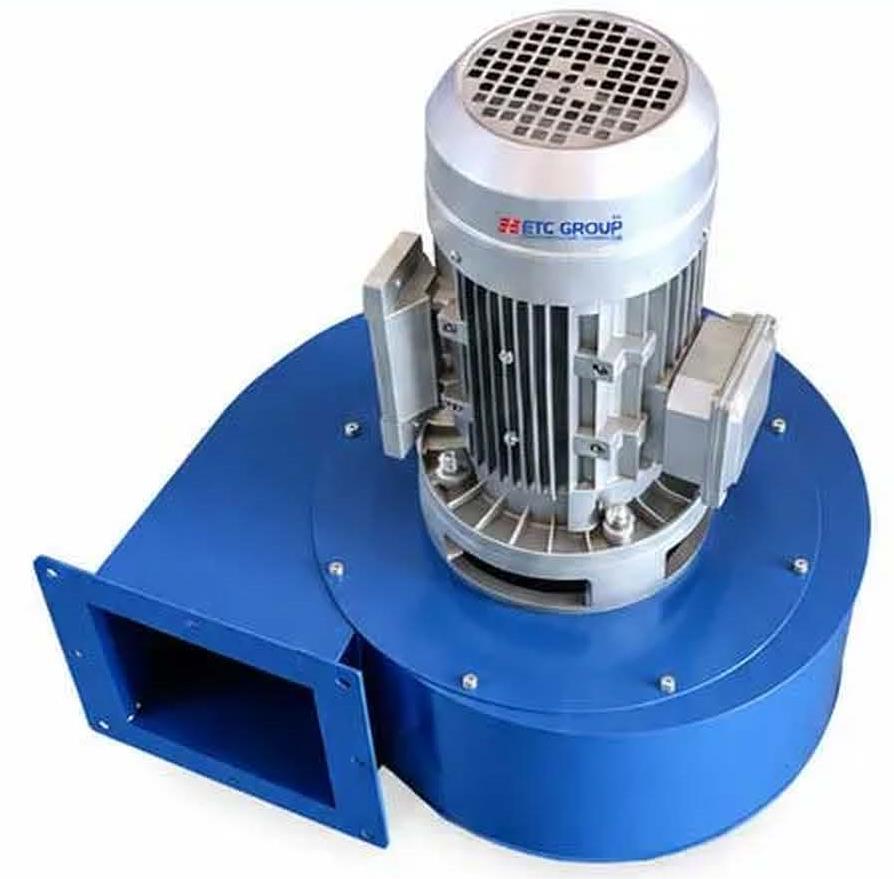

EYN5-47-90W
Categoria 1 · 0,09 kW · monofase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Fumi fino a 300 °C.
Portata350 m³/h
Prevalenza360 Pa
Alimentazione220 V
Fumifino a 300 °C
I modelli disponibili
Categoria 1: EYN5-47 ed EYNGL750, direttamente accoppiati a 2 poli. Categoria 2: CF-11, multipala a 4 poli. Apri la scheda di ciascun modello per i dati tecnici.
EYN5-47-180W
Categoria 1 · 0,18 kW · monofase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Fumi fino a 300 °C.
Portata650 m³/h
Prevalenza510 Pa
Alimentazione220 V
Fumifino a 300 °C
EYN5-47-370W
Categoria 1 · 0,37 kW · trifase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Fumi fino a 300 °C.
Portata1.100 m³/h
Prevalenza650 Pa
Alimentazione220/380 V
Fumifino a 300 °C
EYN5-47-550W
Categoria 1 · 0,55 kW · trifase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Fumi fino a 300 °C.
Portata1.450 m³/h
Prevalenza680 Pa
Alimentazione220/380 V
Fumifino a 300 °C
EYNGL750
Categoria 1 · 0,75 kW · trifase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Fumi fino a 300 °C.
Portata1.810 m³/h
Prevalenza790 Pa
Alimentazione220/380 V
Fumifino a 300 °C
EYN5-47-2,2KW
Categoria 1 · 2,2 kW · trifase
Direttamente accoppiato, 2 poli, 2.800 giri/min. Adatto anche a tubazioni strette.
Portata3.100 m³/h
Prevalenza1.280 Pa
Alimentazione220/380 V
Fumifino a 300 °C

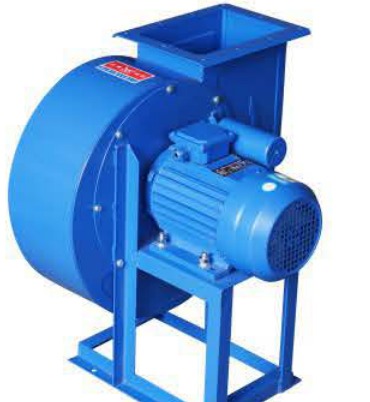

ETC CF-11 · 1,5 kW
Categoria 2 · multipala · 4 poli
Girante multipala, motore Y2 su basamento, rumorosità ≤ 70 dB(A).
Campo di lavoro2.890 ÷ 4.300 m³/h
Pressione730 ÷ 580 Pa
Alimentazione380/220 V
Fumifino a 300 °C
ETC CF-11 · 3 kW
Categoria 2 · multipala · 4 poli
Girante multipala, motore Y2 su basamento, rumorosità ≤ 75 dB(A).
Campo di lavoro5.100 ÷ 6.700 m³/h
Pressione1.200 ÷ 1.000 Pa
Alimentazione380/220 V
Fumifino a 300 °C
Manuale
Manuale aspiratori per alte temperature EYN5-47 ed EYNGL750
Installazione, uso e manutenzione: sicurezza e marcatura CE, dati tecnici e schema quote dei sei modelli, collegamento elettrico, messa in servizio, manutenzione, ricerca guasti.
Rev. 01 · 2026 · PDF · italiano · 20 pagine
