Le due gamme

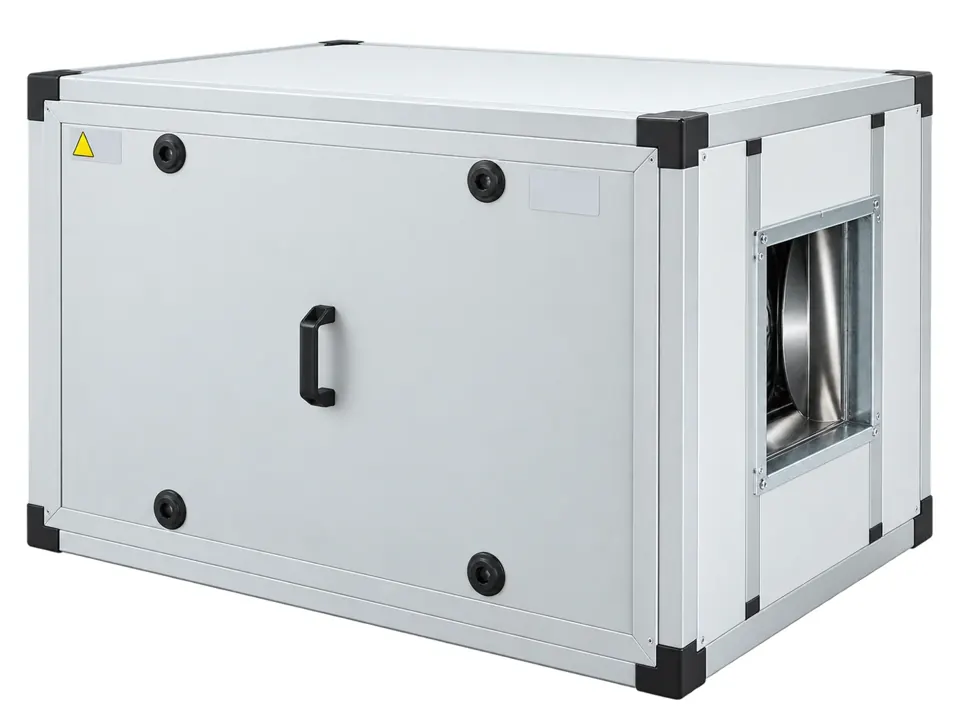

VCTF BMP per basse e medie pressioni, VCTF MAP per pressioni medie e alte: stesso cassone, stessa trasmissione, ventilatore diverso. Ogni tabella riporta tutti i modelli della gamma.
VCTF BMP · basse e medie pressioni
Ventilatore TDA a doppia aspirazione. Tredici modelli da 1,1 a 11 kW, da 1.500 a 40.000 m³/h, prevalenza a 50 Hz da 350 a 570 Pa. Alcune grandezze hanno due motorizzazioni.
| Modello | Motore kW | Portata a 50 Hz m³/h | Prevalenza a 50 Hz Pa | Campo con inverter m³/h | Giri ventilatore |
|---|---|---|---|---|---|
| VCTF BMP 7/7 | 1,1 | 2.500 | 510 | 1.500 ÷ 2.500 | 2.150 |
| VCTF BMP 9/9 | 1,5 | 4.500 | 500 | 2.700 ÷ 4.500 | 1.680 |
| VCTF BMP 10/10 | 1,5 | 5.000 | 390 | 3.000 ÷ 5.000 | 1.250 |
| VCTF BMP 10/10 | 2,2 | 6.000 | 420 | 3.600 ÷ 6.000 | 1.360 |
| VCTF BMP 12/12 | 2,2 | 6.500 | 560 | 3.900 ÷ 6.500 | 1.240 |
| VCTF BMP 12/12 | 3 | 8.000 | 570 | 4.800 ÷ 8.000 | 1.260 |
| VCTF BMP 15/15 | 3 | 9.000 | 550 | 5.400 ÷ 9.000 | 1.010 |
| VCTF BMP 15/15 | 4 | 11.000 | 560 | 6.600 ÷ 11.000 | 1.010 |
| VCTF BMP 18/18 | 4 | 15.000 | 420 | 9.000 ÷ 15.000 | 760 |
| VCTF BMP 18/18 | 5,5 | 16.000 | 560 | 9.600 ÷ 16.000 | 870 |
| VCTF BMP 20/20 | 5,5 | 20.000 | 350 | 12.000 ÷ 20.000 | 700 |
| VCTF BMP 25/25 | 7,5 | 30.000 | 390 | 18.000 ÷ 30.000 | 520 |
| VCTF BMP 30/20 | 11 | 40.000 | 410 | 24.000 ÷ 40.000 | 460 |
Prevalenza: pressione statica disponibile, aria a 20 °C. Campo con inverter: da 30 a 50 Hz sullo stesso impianto. Nella scelta considerate un margine del 10-15% su portata e prevalenza.
VCTF MAP · pressioni medie e alte
Ventilatore TLZ a doppia aspirazione, con lo stesso cassone e la stessa trasmissione del VCTF BMP. Quattordici grandezze da 1,5 a 20 kW, prevalenza a 50 Hz da 600 a 1.500 Pa.
| Modello | Motore kW | Portata a 50 Hz m³/h | Prevalenza a 50 Hz Pa | Campo con inverter m³/h |
|---|---|---|---|---|
| VCTF MAP 180 | 1,5 | punto di lavoro definito in offerta | ||
| VCTF MAP 200 | 2,2 | 4.000 | 950 | 2.400 ÷ 4.000 |
| VCTF MAP 225 | 3 | 5.000 | 1.000 | 3.000 ÷ 5.000 |
| VCTF MAP 250 | 4 | 7.000 | 1.500 | 4.200 ÷ 7.000 |
| VCTF MAP 280 | 5,5 | 9.000 | 900 | 5.400 ÷ 9.000 |
| VCTF MAP 315 | 7,5 | 12.000 | 1.000 | 7.200 ÷ 12.000 |
| VCTF MAP 355 | 7,5 | 15.000 | 800 | 9.000 ÷ 15.000 |
| VCTF MAP 400 | 7,5 | 15.000 | 1.000 | 9.000 ÷ 15.000 |
| VCTF MAP 450 | 11 | 20.000 | 1.100 | 12.000 ÷ 20.000 |
| VCTF MAP 500 | 11 | 22.000 | 1.100 | 13.200 ÷ 22.000 |
| VCTF MAP 560 | 11 | 30.000 | 600 | 18.000 ÷ 30.000 |
| VCTF MAP 630 | 11 | 32.000 | 600 | 19.200 ÷ 32.000 |
| VCTF MAP 710 | 15 | punto di lavoro definito in offerta | ||
| VCTF MAP 810 | 20 | punto di lavoro definito in offerta | ||
Punto di lavoro di riferimento a 50 Hz, aria a 20 °C; quello di ogni fornitura si conferma in offerta sui dati dell'impianto. Dalla grandezza 450 in su i motori superano i 7,5 kW: senza inverter l'avviamento è stella-triangolo.
Manuale
Manuale ventilatori cassonati VCTF BMP, VCTF MAP e Serie BD
Installazione, uso e manutenzione: sicurezza e marcatura CE, dati tecnici e quote d'ingombro, trasmissione e tensionamento delle cinghie, centraline UTA e filtrazione, collegamento elettrico, messa in servizio, manutenzione, ricerca guasti.
ETC-MAN-VCTF-2026 · PDF · italiano · 76 pagine
